Kisi-kisi Soal UTS dan UAS Teknik Transmisi Beserta Jawaban

SOAL A
1. Sebuah teknik transmisi atau penyebaran yang dilakukan tanpa menggunakan proses tukar menukar (switching) disebut dengan ....
a) Multicasting
b) Packet switching
c) Frame relay
d) Circuit switching
e) Broadcasting

2. Dalam melakukan komunikasi dibutuhkan beberapa komponen. Berikut ini yang tidak termasuk dalam komponen dalam proses komunikasi adalah ....
a) Transmitter
b) Receiver
c) Data
d) Media
e) Sistem

3. Suatu layanan data paket yang memungkinkan beberapa pengguna menggunakan satu jalur transmisi pada waktu yang bersamaan merupakan pengertian dari ….
a) Private Branch Exchange
b) Primary Rate Access
c) Direct Inward Dialing
d) Asynchronous Transfer Mode
e) Frame Relay

4. Voice over Internet Protocol (VoIP) adalah ...
a) Teknologi yang memanfaatkan IP untuk menyimpan data
b) Teknologi yang memanfaatkan IP untuk membuka data
c) Teknologi yang memanfaatkan IP untuk menampilkan informasi
d) Teknologi yang memanfaatkan IP untuk menyediakan informasi real time
e) Teknologi yang memanfaatkan IP untuk menyediakan komunikasi suara jarak jauh secara elektronis dan real-time

5. Application, Presentation, Session pada Open System Interconnection merupakan bagian dari layer ...
a) Orientasi layer network
b) Oriental layer aplikasi
c) Oriental layer network
d) Orientasi layer outsource
e) Orientasi layer aplikasi

6. Kumpulan IP address yang menggambarkan jumlah host dalam sebuah jaringan disebut ....
a) Subnet
b) Hosts
c) IPv4
d) IPv6
e) Route

7. Sebuah aturan yang mendefinisikan beberapa fungsi yang ada dalam sebuah jaringan komputer, misalnya mengirim pesan, data, informasi dan fungsi lain yang harus dipenuhi oleh sisi pengirim dan sisi penerima agar komunikasi dapat berlangsung dengan benar, walaupun sistem yang ada dalam jaringan tersebut berbeda sama sekali merupakan pengertian dari ....
a) Internet Service Provider
b) Control
c) Network
d) Policies
e) Protokol

8. IP address dibagi ke dalam lima kelas. Jika terdapat alamat IPv4 126.0.0.1 maka alamat IP ini termasuk dalam kategori IP class ....
a) A
b) B
c) C
d) D
e) E

9. Berikut yang merupakan alamat IPv4 kelas B adalah ....
a) 100.168.0.1
b) 200.168.0.1
c) 127.168.0.1
d) 202.168.0.1
e) 191.168.0.1

10. Model standar protokol OSI terdiri tujuh lapis protokol, masing masing memiliki fungsi yang berbeda untuk menjamin terlaksananya komunikasi data yang handal. Lapisan protokol OSI yang bertanggung jawab untuk mentransfer satuan informasi, frame, dan pengecekan terhadap error adalah ....
a) Data Link
b) Network
c) Transport
d) Session
e) Application

11. Perubahan terjadi secara seketika dari kondisi tetap tertentu ke kondisi tetap lain merupakan bagian dari frekuensi yang bersifat ....
a) Kontinu
b) Non diskrit
c) Diskrit
d) Non Periodik
e) Periodik

12. Jumlah atau volume suatu data (dalam satuan bit per detik/ bps) yang dapat dikirimkan melalui sebuah saluran komunikasi tanpa adanya distorsi disebut dengan ....
a) Throughtput
b) Bandwith analog
c) Bandwith bps
d) Bandwith
e) Bandwith digital

13. Berikut ini merupakan contoh dari perangkat dengan kriteria sinyal analog yang membawa data analog adalah ....
a) Modem
b) Telepon
c) Codec
d) Digital Transceiver
e) Televisi

14. Piranti yang berfungsi untuk memperbaiki dan memperkuat sinyal disebut dengan ….
a) Repeater
b) Transmitter
c) Receiver
d) Transceiver
e) Modulator

15. Jarak maksimal analisis terhadap peninjauan lapangan yang harus dipenuhi jika berdasarkan letak geografis Metropolitan Area Network adalah ....
a) 100 m
b) 50 m
c) 500 m
d) 50 km
e) 5 km

16. Ultra High Frequency (UHF) merupakan bagian dari spektrum elektromagnetik untuk telekomunikasi yang memiliki nilai frekuensi ....
a) 1011 Hertz
b) 102 Hertz
c) 107 Hertz
d) 105 Hertz
e) 109 Hertz

17. Berikut ini merupakan jangkauan frekuensi yang tepat untuk media kabel Coaxial yaitu ....
a) 0 to 3,5 kHz
b) 0 to 1 MHz
c) 0 to 500 MHz
d) 0 to 370 THz
e) 186 to 370 THz

18. Jenis konektor pada gambar berikut adalah ....
Kisi-kisi Soal UTS dan UAS Teknik Transmisi Beserta Jawaban

a) BNC
b) RJ-11
c) RJ-12
d) RG-6
e) RJ-45

19. Kecepatan dari spesifikasi perangkat wi-fi 802.11n adalah ....
a) 300 Mb/s
b) 200 Mb/s
c) 16 Mb/s
d) 64 Mb/s
e) 100 Mb/s

20. Berikut ini merupakan keuntungan dari penggunaan dari Fiber optik, kecuali ….
a) Smaller size & weight
b) Lower attenuation
c) Electromagnetic isolation
d) Smaller capacity
e) Greater repeater spacing

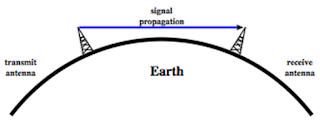

21. Gambar berikut ini merupakan Wireless propagation dari jenis ....

a) Ground wave propagation
b) Ionospheric propagation
c) Line of sight propagation
d) Sky wave propagation
e) Long distance propagation

22. Bandwidth = 64 kbps, kemudian anda ingin mendownload file di Internet berukuran 128 kb, seharusnya file tersebut sudah sampai ke komputer hanya dengan waktu 2 detik, namun yang terjadi sebenarnya file tersebut tiba dalam waktu 8 detik. Dari kasus di atas, besaranthroughtput-nya adalah ....
a) 8 kbps
b) 128 kbps
c) 4 kbps
d) 16 kbps
e) 56 kbps

23. Diketahui throughtput 32 kbps dengan kecepatan bandwith 512 kbps, lalu si Amin ingin mendownload file sebesar 1 Mb. Berapa kisaran waktu yang dibutuhkan Amin untuk mendownload file tersebut ....
a) 16 s
b) 8 s
c) 32 s
d) 4 s
e) 64 s

24. PSTN didesain untuk pengiriman dan switching voice dan tidak didesain untuk bentuk komunikasi data, video maupun audio. PSTN merupakan singkatan dari ....
a) Private Switch Telephone Network
b) Private Shablack Telecommunication Network
c) Public Switch Telephone Network
d) Private Switch Telecommunication Network
e) Public Switch Telecommunication Network

25. Berikut ini yang tidak termasuk dalam teknologi dan layanan pada jaringan Packet Switched adalah ....
a) Telepon
b) Asynchronous Transfer Mode
c) Frame Relay
d) LAN
e) Internet




SOAL B
1. Diagram berikut menunjukan jenis gangguan pada media transmisi, jenis gangguan yang terjadi adalah ….
A. blackaman
B. noise pulsa
C. delay
D. isi
E. interferensi

2. Suatu pemancar radio mempunyai frekuensi pembawa (carrier frequency) dengan panjang gelombang (λ) = 2 meter, maka pemancar tersebut masuk kedalam spektrum frekuensi ....
A. High Frequency (HF)
B. Very High Frequency (VHF)
C. Ultra High Frequency (UHF)
D. Super High Frequency (SHF)
E. Extremely High Frequency(EHF)

3. Standar kabel coaxial dengan impedansi 50 Ohm dan penggunaanya untuk thin ethernet adalah ....
A. RG-6
B. RG-9
C. RG-11
D. RG-58
E. RG-59

4. Jenis antena yang berfungsi sebagai penerima dan pemancar gelombang pada radio amatir dalam frekuensi orde mega adalah ....
A. parabola
B. dipole
C. yagi
D. V-whip
E. kawat

5. Kabel fiber optik tertulis 36 fiber/6 tube. Urutan fiber untuk kabel fiber optik warna putih dan tube warna coklat adalah ....
A. 36
B. 30
C. 28
D. 26
E. 24

6. Proses penyambungan kabel optik dimulai dari bagian serat optik. Alat bantu yang berfungsi sebagai pengupas coating pada serat optik adalah ....
A. closure
B. cleaver
C. stripper
D. scissors
E. tube cutter

7. Pengukuran blackaman kabel optik tanpa sambungan dengan menggunakan OPM dengan power input 0,1 mW dan power output 0,05 mW adalah ….
A. 5,00 dB
B. 3,00 dB
C. 2,00 dB
D. 0,05 dB
E. 0,15 dB

8. Kapasitas kanal pada multiplex PDH order 2 adalah ....
A. 30 kanal
B. 120 kanal
C. 240 kanal
D. 480 kanal
E. 1920 kanal

9. Pada mapping sinyal PDH ke multipleks SDH, interface yang melakukan proses penggabungan sinyal 2048 kbps adalah ....
A. VC
B. TU
C. TUG-2
D. TUG-3
E. AU4

10. SDH bukanlah suksesor PDH, namun demikian untuk mengakomodir sistem multipeks yang sudah lebih dulu ada, pada sistem SDH dimungkinkan membawa sinyal PDH dengan pemetaan tertentu, dimana sinyal PDH ditempatkan pada container tertentu. Untuk sistem PDH orde-1 ETSI akan dibawa pada container….
A. C-11
B. C-12
C. C-2
D. C-3
E. C-4

11. Sistem multipleks SDH dengan topologi ring biasanya dibuat ring ganda, searah jarum jam dan berlawanan arah jarum jam. Konfigurasi ini bertujuan untuk meningkatkan....
A. kapasitas link
B. kapasitas kanal
C. kehandalan link
D. jumlah payload
E. kecepatan transmisi kanal

12. Nilai EIRP dari konfigurasi VSAT dengan diameter antena 4 meter, daya transmit 100 watt, gain antena transmit 53,1 dB dan blackaman total 1,4 dB adalah ….
A. 61,7 dBW
B. 71,7 dBW
C. 81,7 dBW
D. 141,7 dBW
E. 151,7 dBW

13. Komponen antena VSAT yang berfungsi menghantarkan sinyal informasi ke satelit yang disebut sebagai Transmitter (Tx) adalah ....
A. modem (Modulator/Demodulator)
B. LNB (Low Noise Block Up)
C. BUC (Block Up Converter)
D. IFL (Inter Facility Link)
E. antena/dish/parabola

14. Bit rate pada level STM-16 untuk struktur hirarki dalam format dasar SDH adalah ....
A. 9953,280 Mbps
B. 2488,320 Mbps
C. 622,080 Mbps
D. 155,520 Mbps
E. 139,264 Mbps

15. Suatu komponen SDH pada Add Drop Multiplex kapasitas STM-1 dilakukan aktivasi pada pada tributary E-1 urutan nomor 4, maka akan dilakukan aktivasi pada ....
A. TUG-3 =1 ; TUG -2 = 1 ; TU12 /VC12 =1
B. TUG-3 = 1 ; TUG-2 = 2 ; TU12/VC12 = 1
C. TUG-3 =1 ; TUG-2 = 2 ; TU12/VC12 = 2
D. TUG-3 = 1 ; TUG-2 = 2 ; TU12/VC12 = 3
E. TUG-3 = 1 ; TUG-2 =2 ; TU12/VC12 = 4

16. Jika seorang teknisi telekomunikasi dari terminal operasi (Operation Maintenance Terminal/OMT) melakukan koneksi dan mengaktikan kanal transmisi dari kota A ke kota B, maka fungsi Network Management System (NMS) yang dilakukan adalah ....
A. fault management
B. performance management
C. accounting management
D. configuration management
E. security management

17. Dalam pemeliharaan perangkat transceiver perlu dilakukan pengukuran BER. Jika pada pengukuran kualitas kanal didapat nilai Bit Error Ratio/BER= 3x10-8, maka artinya ....
A. terdapat 3 bit cacat yang diterima dari 100.000.000 bit yang dikirim
B. terdapat 3 bit cacat yang dikirim dari 100.000.000 bit yang dikirim
C. terdapat 3 bit cacat yang diterima dari 100.000.000 bit yang diterima
D. terdapat 3 bit bagus yang diterima dari 100.000.000 bit yang dikirim
E. terdapat 3 bit bagus yang diterima dari 100.000.000 bit yang diterima

18. Pada instalasi ground segment perangkat VSAT. Setelah ODU terpasang dengan baik, dan terintegrasi dengan IDU, selanjutnya dilakukan pengukuran ....
A. pengukuran BER
B. pengukuran SNR
C. pengukuran C/N
D. pengukuran Eb/No
E. pengukuran C/No

19. Dalam perangkat Digital Cross Connect terdapat modul Virtual Continer yang terdiri dari VC 3, VC 4 dan VC 12. Untuk modul VC 3, sinyal masukannya adalah ....
A. 2 Mbps
B. 34 Mbps
C. 140 Mbps
D. 155 Mbps
E. 622 Mbps

20. Jenis konektor kabel serat optik yang ditunjukan pada gambar berikut adalah ....
Kisi-kisi Soal UTS dan UAS Teknik Transmisi Beserta Jawaban
A. SC
B. FC
C. RJ
D. ST
E. RG

21. Dalam tahapan proses sinyal analog menjadi sinyal digital pada PCM terdapat proses kuantisasi dan encoding. Jumlah level quantisasi akan mempengaruhi jumlah bit coding, dan sebaliknya. Jika jumlah bit coding yang akan digunakan sejumlah 6 bit, maka jumlah level kuantisasi adalah ....
A. 32
B. 64
C. 128
D. 256
E. 512

22. Model standar protokol OSI terdiri tujuh lapis protokol, masing masing memiliki fungsi yang berbeda untuk menjamin terlaksananya komunikasi data yang handal. Lapisan protokol OSI yang bertanggung jawab untuk menetapkan rute antara dua titik terminal komunikasi data adalah ....
A. aplication
B. session
C. transport
D. network
E. data link

23. Application, Presentation, Session pada Open System Interconnection merupakan bagian dari layer ...
A. Orientasi layer network
B. Oriental layer aplikasi
C. Oriental layer network
D. Orientasi layer outsource
E. Orientasi layer aplikasi

24. Model standar protokol OSI terdiri tujuh lapis protokol, masing masing memiliki fungsi yang berbeda untuk menjamin terlaksananya komunikasi data yang handal. Lapisan protokol OSI yang bertanggung jawab untuk mentransfer satuan informasi, frame, dan pengecekan terhadap error adalah ....
A. Data Link
B. Network
C. Transport
D. Session
E. Application

25. Sebuah aturan yang mendefinisikan beberapa fungsi yang ada dalam sebuah jaringan komputer, misalnya mengirim pesan, data, informasi dan fungsi lain yang harus dipenuhi oleh sisi pengirim dan sisi penerima agar komunikasi dapat berlangsung dengan benar, walaupun sistem yang ada dalam jaringan tersebut berbeda sama sekali merupakan pengertian dari ....
A.Internet Service Provider
B.Control
C.Network
D.Policies
E. Protokol
